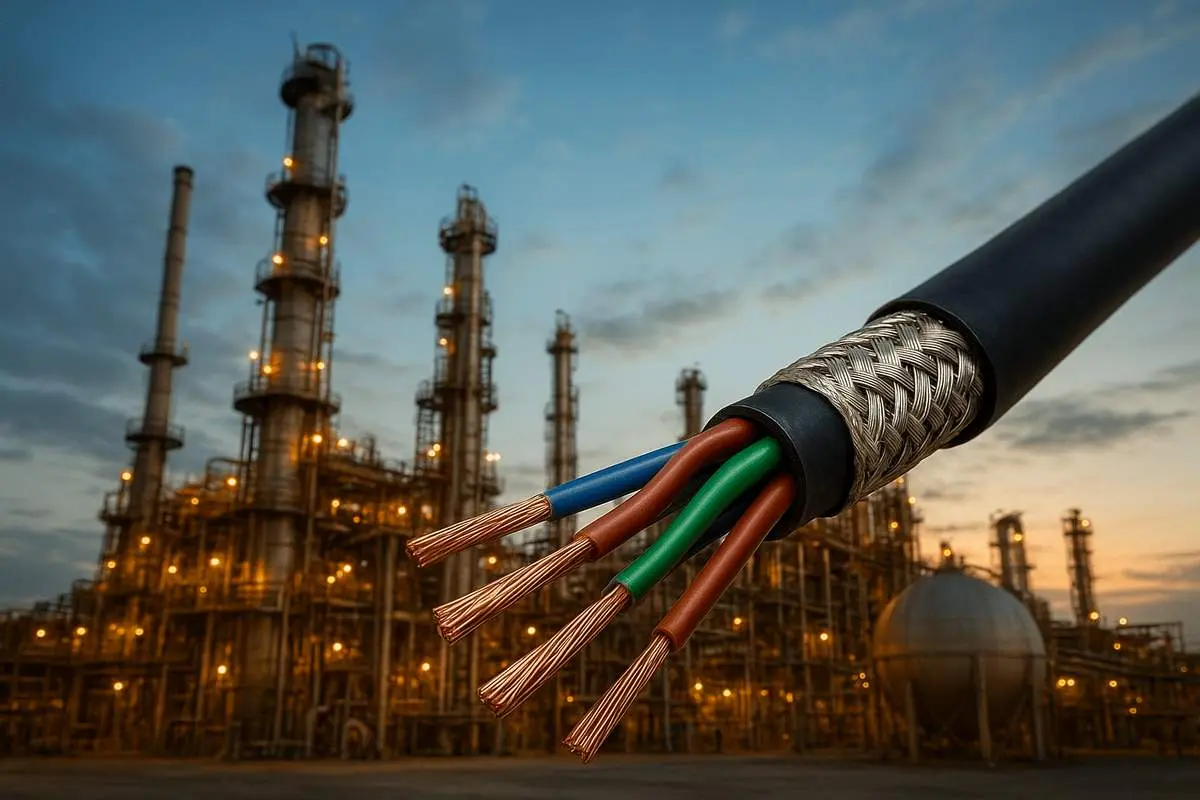

نقش کابل‌های ابزار دقیق در صنعت و اهمیت دقت در انتقال سیگنال در صنایع حساس

این کابل‌ها مسئول انتقال دقیق و بدون نویز داده‌ها، سیگنال‌ها و فرمان‌ها میان تجهیزات اندازه‌گیری و سیستم‌های کنترل مرکزی هستند؛ وظیفه‌ای که هرگونه خطا در آن می‌تواند به توقف تولید، ایجاد خطرات ایمنی یا خسارت‌های اقتصادی گسترده منجر شود.

در صنایع حساس همچون نفت، گاز، پتروشیمی، نیروگاه‌ها، صنایع دارویی و غذایی، کوچک‌ترین انحراف در انتقال سیگنال می‌تواند داده‌های نادرست را به سیستم کنترل ارسال کند. از همین رو، انتخاب و نصب صحیح کابل‌های ابزار دقیق از جمله حیاتی‌ترین مراحل طراحی و بهره‌برداری سیستم‌های صنعتی به شمار می‌رود.

کابل ابزار دقیق چیست؟

کابل ابزار دقیق، کابلی است که برای انتقال سیگنال‌های آنالوگ یا دیجیتال بین تجهیزات اندازه‌گیری، مانیتورینگ و کنترل استفاده می‌شود. این کابل‌ها برخلاف کابل‌های قدرت، حامل جریان‌های بسیار ضعیف هستند و هدف آن‌ها انتقال دقیق اطلاعات به‌صورت سیگنال‌های با ولتاژ پایین است.

ساختار این کابل‌ها معمولاً شامل موارد زیر است:

• هادی: معمولاً از مس آنیل‌شده (Annealed Copper) با خلوص بالا ساخته می‌شود تا مقاومت الکتریکی کاهش یابد و انتقال سیگنال با حداقل تلفات انجام گیرد.
• عایق: از موادی مانند PVC، PE یا XLPE که دارای خاصیت دی‌الکتریک بالا و مقاومت در برابر حرارت و مواد شیمیایی‌اند.
• شیلد (Shield): یکی از مهم‌ترین اجزای کابل ابزار دقیق که از ورود نویزهای الکترومغناطیسی (EMI) یا رادیویی (RFI) جلوگیری می‌کند.
• روکش بیرونی: معمولاً از PVC ضد شعله، PE مقاوم در برابر روغن یا LSZH (بدون هالوژن) ساخته می‌شود تا ایمنی در محیط‌های صنعتی افزایش یابد.

چرا دقت در انتقال سیگنال حیاتی است؟

سیستم‌های کنترل صنعتی مانند PLC، DCS و SCADA برای تصمیم‌گیری و واکنش به شرایط فرآیند، به داده‌های دقیق نیاز دارند. هرگونه خطا در انتقال سیگنال می‌تواند باعث تصمیم‌گیری نادرست سیستم شود.

به‌عنوان مثال:

در یک پالایشگاه گاز، اگر کابل ابزار دقیق دچار نویز شود و سیگنال دمای واقعی را اشتباه منتقل کند، سیستم ممکن است تصور کند دما پایین است و فرمان افزایش حرارت صادر کند. نتیجه؟ افزایش فشار، خطر انفجار یا آسیب به تجهیزات.

بنابراین، پایداری الکتریکی، ایمنی در برابر نویز، و مقاومت در برابر شرایط محیطی از مهم‌ترین ویژگی‌های کابل‌های ابزار دقیق در صنایع حساس است.

ساختار شیلدینگ و اهمیت آن در کاهش نویز

یکی از تفاوت‌های کلیدی کابل‌های ابزار دقیق با سایر کابل‌ها، استفاده از شیلدینگ دقیق و چندلایه است. شیلدها معمولاً به سه شکل طراحی می‌شوند:

1. فویل آلومینیومی (Foil Shield): مناسب برای سیگنال‌های فرکانس بالا.
2. بافت مسی (Braid Shield): مناسب برای سیگنال‌های فرکانس پایین و محیط‌های پرنویز.
3. شیلد ترکیبی (Overall + Individual Shield): برای پروژه‌های بزرگ که چندین زوج سیم در یک کابل وجود دارد و احتمال تداخل بین زوج‌ها بالاست.

در کابل‌های ابزار دقیق تولیدشده توسط برندهایی مانند جهان شاهین نوین، استفاده از شیلدهای بافته‌شده و فویل‌های آلومینیومی با پوشش ۱۰۰ درصد، مانع از ورود امواج الکترومغناطیسی و افت کیفیت سیگنال می‌شود. این ویژگی در محیط‌هایی مانند پتروشیمی و نیروگاه که تجهیزات سنگین الکتریکی فعالیت دارند، بسیار حیاتی است.

استانداردهای طراحی کابل‌های ابزار دقیق

برای تضمین عملکرد دقیق و ایمن، کابل‌های ابزار دقیق باید بر اساس استانداردهای بین‌المللی زیر طراحی و تولید شوند:

• IEC 60228: استاندارد هادی‌های مسی
• IEC 60332: مقاومت در برابر آتش
• IEC 60502 / BS 5308: استاندارد ساخت کابل‌های ابزار دقیق برای صنایع نفت و گاز
• IEC 60092: کاربردهای دریایی و کشتی‌ها
• BS EN 50288-7: کابل‌های زوج تابیده با عایق پلی‌اتیلن

رعایت این استانداردها تضمین می‌کند که کابل بتواند در محیط‌های دارای نویز، رطوبت، دمای بالا یا مواد خورنده نیز عملکردی پایدار داشته باشد.

نقش کابل ابزار دقیق در اتوماسیون صنعتی

در فرآیندهای مدرن، هزاران سنسور و ترنسمیتر (Transmitter) مقادیر دما، فشار، فلو، سطح و ترکیب شیمیایی مواد را اندازه‌گیری می‌کنند. این داده‌ها از طریق کابل‌های ابزار دقیق به اتاق کنترل منتقل می‌شوند، جایی که سیستم DCS آن‌ها را تحلیل و فرمان‌های لازم را صادر می‌کند.

بدون کابل‌های ابزار دقیق با کیفیت، این حلقه‌ی حیاتی دچار نقص می‌شود. به همین دلیل، در طراحی سیستم‌های اتوماسیون صنعتی، انتخاب کابل مناسب به اندازه‌ی انتخاب PLC یا تجهیزات اندازه‌گیری اهمیت دارد.

کاربردهای کلیدی کابل‌های ابزار دقیق در صنایع حساس

کابل‌های ابزار دقیق در ظاهر فقط مسیری برای عبور جریان الکتریکی ضعیف به نظر می‌رسند، اما در واقع یکی از اصلی‌ترین اجزای سیستم‌های کنترل و اتوماسیون صنعتی هستند. عملکرد دقیق تجهیزات اندازه‌گیری، سیستم‌های پایش و کنترل مرکزی، و در نهایت بهره‌وری خط تولید، تا حد زیادی به کیفیت و پایداری انتقال سیگنال از طریق این کابل‌ها بستگی دارد.

۱. نقش در حلقه‌ی کنترل فرآیند (Control Loop)

در هر سیستم صنعتی، حلقه‌ی کنترل (Control Loop) از چهار بخش اصلی تشکیل شده است:

1. سنسور یا ترنسمیتر (Transmitter): اندازه‌گیری کمیت‌هایی مانند دما، فشار، فلو یا سطح.
2. کنترلر (PLC / DCS): دریافت سیگنال از سنسور و تصمیم‌گیری منطقی یا PID.
3. اکچوئیتور (Actuator / Valve): اجرای فرمان کنترلر.
4. کابل ابزار دقیق: پل ارتباطی بین سه بخش فوق.

این کابل‌ها وظیفه دارند سیگنال‌های آنالوگ (۴–۲۰ میلی‌آمپر یا ۰–۱۰ ولت) و دیجیتال (RS-485، Modbus، Profibus) را بدون تداخل الکترومغناطیسی منتقل کنند.

اگر کابل دچار القای الکتریکی، افت ولتاژ یا نویز شود، حلقه‌ی کنترل مختل شده و سیستم فرمان اشتباه صادر می‌کند.

به همین دلیل در طراحی سیستم‌های DCS یا PLC-based، مسیرگذاری و نوع کابل ابزار دقیق (زوج تابیده، شیلددار، ارت متصل، یا تفکیک شده از کابل‌های قدرت) به دقت برنامه‌ریزی می‌شود.

۲. نقش در صنایع فرآیندی (Process Industries)

در صنایعی مثل نفت، گاز، پتروشیمی، داروسازی و فولاد، هزاران سیگنال در هر واحد فرآیندی وجود دارد. هر سیگنال باید با زمان پاسخ کوتاه، خطای کمتر از ۱٪ و بدون نویز به سیستم کنترل برسد.

مثال‌های واقعی:

• در واحد تقطیر پالایشگاه‌ها، سنسورهای دما و فشار با کابل ابزار دقیق به DCS متصل می‌شوند تا نسبت حرارت و فشار ستون تقطیر همیشه در محدوده‌ی ایمن بماند.
• در صنایع گاز مایع (LPG)، هرگونه تأخیر یا خطا در انتقال سیگنال فشار می‌تواند باعث انفجار یا Shut Down اضطراری (ESD) شود.
• در نیروگاه‌ها، سیگنال‌های حفاظتی توربین‌ها، سرعت چرخش و ارتعاشات توسط کابل‌های ابزار دقیق منتقل می‌شوند؛ هرگونه اختلال ممکن است موجب Trip ناگهانی واحد تولید برق شود.

به همین دلیل در طراحی این واحدها، کابل‌های ابزار دقیق باید دارای:

• مقاومت بالا در برابر تداخل القایی از کابل‌های قدرت
• شیلدینگ مستقل برای هر زوج سیم (Individual Shield)
• و در صورت نیاز، شیلد کلی (Overall Shield) باشند تا سیگنال‌های کنترلی از هم جدا بمانند.

۳. نقش در صنایع دقیق و آزمایشگاهی

در صنایع دارویی، غذایی یا نیمه‌هادی، دقت اندازه‌گیری در حد میلی‌ولت یا میلی‌آمپر اهمیت دارد. کابل ابزار دقیق در اینجا نقشی شبیه به عصب‌های حسی بدن انسان دارد؛ کوچک‌ترین نویز یا افت ولتاژ می‌تواند داده‌ها را تغییر دهد.

در خطوط تولید دارو، مثلاً اگر دمای واکنش یا مقدار pH به‌درستی منتقل نشود، فرمولاسیون محصول نهایی کاملاً تغییر می‌کند. بنابراین کابل‌های ابزار دقیق در این صنایع باید دارای:

• عایق با ثابت دی‌الکتریک یکنواخت (Low Dielectric Loss)
• جفت‌تابیده دقیق با گام ثابت (Consistent Twist Pitch)
• و روکش مقاوم در برابر مواد شیمیایی یا بخار بخارات خورنده باشند.

۴. نقش در سیستم‌های ایمنی و پایش شرایط بحرانی

سیستم‌های حفاظت اضطراری (ESD / Fire & Gas) در نیروگاه‌ها و پالایشگاه‌ها، بر اساس داده‌های حسگرها عمل می‌کنند. این داده‌ها از طریق کابل‌های ابزار دقیق منتقل می‌شوند تا در صورت بروز خطر (مثلاً نشت گاز، افزایش حرارت یا کاهش فشار) فرمان خاموشی اضطراری صادر شود.

در چنین سیستم‌هایی:

• کابل باید دارای عملکرد پایدار در دمای بالا (تا ۹۰ یا ۱۰۵ درجه) باشد.
• در برابر آتش، دود کم و فاقد گازهای خورنده (LSZH) تولید کند.
• حتی در صورت سوختگی جزئی، بتواند برای مدت کوتاه سیگنال اضطراری را منتقل کند (Fire Survival Cable).

برندهایی مانند جهان شاهین نوین با تولید کابل‌های ابزار دقیق مقاوم در برابر آتش و دارای شیلد چندلایه، توانسته‌اند در پروژه‌های ایمنی صنعتی نقش کلیدی ایفا کنند.

۵. نقش در شبکه‌های ارتباط صنعتی (Fieldbus & Digital Instrumentation)

با پیشرفت فناوری، سیستم‌های ابزار دقیق از مدل‌های آنالوگ سنتی به شبکه‌های دیجیتال Fieldbus، Profibus، Foundation Fieldbus و Modbus RTU/TCP مهاجرت کرده‌اند.

در این سیستم‌ها، کابل ابزار دقیق دیگر فقط رسانای سیگنال نیست، بلکه نقش رسانه‌ی ارتباطی (Communication Medium) را ایفا می‌کند. ویژگی‌های موردنیاز این کابل‌ها عبارت‌اند از:

• امپدانس دقیق و ثابت (Characteristic Impedance: 100–120Ω)
• ظرفیت خازنی پایین برای حفظ یکپارچگی سیگنال
• پوشش شیلد کامل برای جلوگیری از خطای CRC و افت بسته‌های داده

به‌عنوان مثال، در یک کارخانه سیمان هوشمند، شبکه‌ی Profibus از صدها دستگاه (Motor Drive، PLC، Flowmeter) تشکیل شده که توسط کابل ابزار دقیق دیجیتال به یکدیگر متصل‌اند. پایداری ارتباط این شبکه، وابسته به کیفیت فیزیکی کابل‌ها است.

۶. نقش در جداسازی و ایمنی الکتریکی

کابل‌های ابزار دقیق با طراحی خاص خود باعث ایزولاسیون الکتریکی بین بخش‌های قدرت و بخش کنترل می‌شوند.

در تابلوها و سینی‌های کابل‌کشی، کابل‌های ابزار دقیق باید با فاصله‌ی حداقل ۳۰ سانتی‌متر از کابل‌های قدرت یا دارای دیواره‌ی فلزی جداکننده عبور کنند. این موضوع مانع از القای ولتاژ ناخواسته و بروز خطرات ایمنی می‌شود.

۷. نقش در پایداری بلندمدت سیستم‌های صنعتی

انتخاب نادرست کابل ابزار دقیق می‌تواند باعث:

• افزایش نویز و خطای اندازه‌گیری
• استهلاک سریع عایق در اثر حرارت یا مواد شیمیایی
• قطعی متناوب در سیگنال‌ها
• و در نهایت افزایش هزینه نگهداری سیستم کنترل

در مقابل، استفاده از کابل‌های استاندارد و باکیفیت (مثل کابل‌های تولیدی جهان شاهین نوین) موجب:

• افزایش MTBF (میانگین زمان بین خرابی‌ها)
• کاهش Downtime
• و پایداری عملکرد سیستم‌های کنترلی در طول سال‌ها می‌شود.

کابل‌های ابزار دقیق، شریان‌های حیاتی سیستم‌های صنعتی مدرن هستند.

آن‌ها نه‌تنها وظیفه‌ی انتقال داده را بر عهده دارند، بلکه مستقیماً بر ایمنی، دقت، سرعت پاسخ، و کیفیت محصول نهایی تأثیر می‌گذارند.

در هر صنعتی، از پالایشگاه تا کارخانه داروسازی، هر جا که دقت میلی‌ولت یا میلی‌آمپر اهمیت دارد، کابل ابزار دقیق نقشی تعیین‌کننده دارد. برند جهان شاهین نوین با بهره‌گیری از فناوری‌های روز و رعایت دقیق استانداردهای IEC و BS، توانسته کابل‌هایی تولید کند که در پروژه‌های بزرگ کشور، ضامن پایداری و صحت انتقال سیگنال‌ها در شرایط بحرانی باشند.

مزیت‌های کابل‌های ابزار دقیق جهان شاهین نوین

شرکت سیم و کابل جهان شاهین نوین با بهره‌گیری از فناوری‌های روز دنیا، استانداردهای بین‌المللی و کنترل کیفیت چندمرحله‌ای، کابل‌هایی تولید می‌کند که برای صنایع حساس کاملاً قابل اطمینان‌اند. ویژگی‌های شاخص کابل‌های ابزار دقیق این برند عبارت‌اند از:

• استفاده از هادی‌های مسی با خلوص بالا و مقاومت پایین
• عایق‌های مقاوم در برابر شعله، روغن و مواد شیمیایی
• طراحی زوج تابیده (Twisted Pair) برای کاهش اثرات القایی
• شیلدینگ چندلایه با فویل آلومینیوم و بافت مسی برای حذف نویز
• روکش بیرونی LSZH یا PVC ضد شعله برای افزایش ایمنی
• مقاومت بالا در برابر رطوبت، UV و تغییرات دمایی شدید

کابل‌های ابزار دقیق جهان شاهین نوین در پروژه‌های بزرگ صنعتی کشور، از جمله پالایشگاه‌ها، پتروشیمی‌ها و کارخانجات تولید انرژی مورد استفاده قرار گرفته‌اند و عملکرد پایدار آن‌ها در محیط‌های پرنویز صنعتی به اثبات رسیده است.

جمع‌بندی

در دنیای صنعت، دقت در انتقال سیگنال به معنای دقت در تصمیم‌گیری و کنترل فرآیندها است. کابل‌های ابزار دقیق نقش ستون فقرات ارتباطی بین تجهیزات هوشمند و سیستم‌های کنترلی را دارند. انتخاب نادرست یا کیفیت پایین این کابل‌ها می‌تواند باعث خطاهای فرآیندی، خسارت‌های اقتصادی و حتی تهدیدات ایمنی شود.

برند جهان شاهین نوین با تکیه بر دانش فنی، استانداردهای جهانی و تولید محصولات مطابق با نیاز صنایع حساس، توانسته جایگاه ویژه‌ای در بازار کابل‌های ابزار دقیق کشور به‌دست آورد. این کابل‌ها نه تنها تضمین‌کننده‌ی دقت سیگنال، بلکه تضمین‌کننده‌ی پایداری، ایمنی و بهره‌وری کل سیستم صنعتی هستند.
