نقش انکودر ابسولوت زیمنس و ریپیتر پروفیباس در دقت و پایداری خطوط تولید صنعتی

دقیقاً همین‌جاست که دو قطعه به‌ظاهر کوچک اما حیاتی وارد بازی می‌شوند: انکودر ابسولوت و ریپیتر شبکه پروفیباس. اولی مسئول این است که موقعیت واقعی یک محور یا شفت را همیشه بداند، حتی بعد از قطع برق. دومی هم وظیفه دارد سیگنال ارتباطی بین این حسگرها و کنترلر مرکزی را در فاصله‌های طولانی یا شبکه‌های پرگره، بدون افت کیفیت، منتقل کند. در این مطلب می‌خواهیم ببینیم این دو تجهیز دقیقاً چه کار می‌کنند، چرا در خطوط تولید مدرن این‌قدر جدی گرفته می‌شوند و کجا باید هرکدام را انتخاب کرد.

انکودر ابسولوت چیست و چرا با انکودر اینکرمنتال فرق دارد؟

انکودر، در ساده‌ترین تعریف، حسگری است که حرکت چرخشی یا خطی را به یک سیگنال الکتریکی قابل‌خواندن برای کنترلر تبدیل می‌کند. اما همه انکودرها یک‌جور کار نمی‌کنند. انکودر اینکرمنتال فقط تعداد پالس‌هایی که در حین چرخش تولید می‌شود را می‌شمارد؛ یعنی موقعیت را نسبت به یک نقطه شروع محاسبه می‌کند. مشکل این روش این است که با هر قطع برق، آن نقطه شروع از بین می‌رود و دستگاه باید دوباره به موقعیت صفر (Home) برگردد.

انکودر ابسولوت این مشکل را از ریشه حل می‌کند. این نوع حسگر با اختصاص یک کد منحصربه‌فرد به هر موقعیت، اطلاعات مکان را بدون نیاز به کالیبراسیون اولیه و حتی پس از قطع و وصل برق به‌دقت در اختیار سیستم قرار می‌دهد. به زبان ساده‌تر: حتی اگر کل خط تولید یک شبانه‌روز خاموش بماند، وقتی دوباره روشن شود، هر محور دقیقاً می‌داند کجا ایستاده است.

کاربرد عملی در خطوط تولید و رباتیک

این ویژگی به‌خصوص در جاهایی که دقت موقعیت حرف اول را می‌زند، تعیین‌کننده است. در حوزه رباتیک، انکودرهای ابسولوت برای تعیین موقعیت دقیق بازوهای ربات و در خطوط تولید برای کنترل دقیق فرآیندها به کار می‌روند. فرض کنید یک بازوی رباتیک باید قطعه‌ای به اندازه چند میلی‌متر را از یک نقطه مشخص بردارد و در محل دقیق دیگری قرار دهد؛ بدون یک انکودر ابسولوت قابل‌اعتماد، این سطح از تکرارپذیری عملاً غیرممکن است.

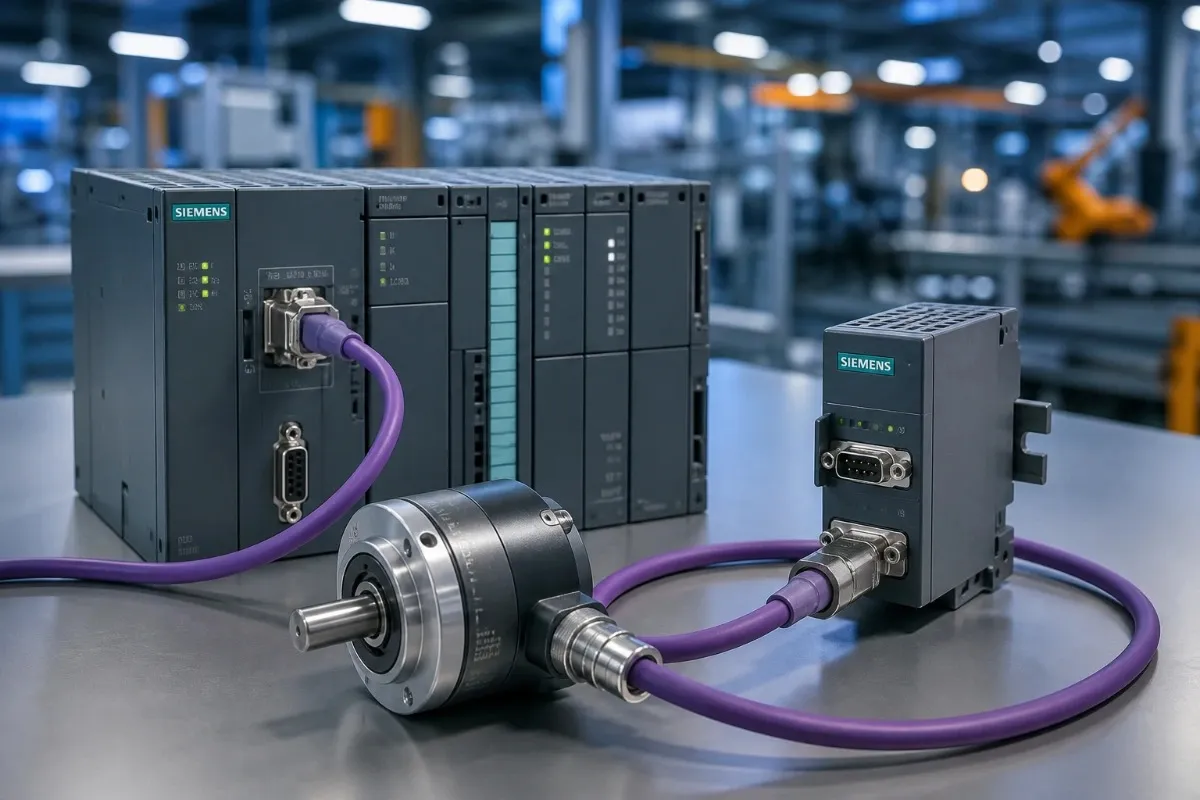

خانواده انکودرهای ابسولوت زیمنس، از جمله مدل‌هایی که با خروجی‌های استاندارد صنعتی مثل SSI، Profibus یا PROFINET عرضه می‌شوند، دقیقاً برای همین نوع کاربردها طراحی شده‌اند. کارت انکودر ابسولوت زیمنس در این میان نقش واسط بین حسگر و PLC را بازی می‌کند؛ یعنی سیگنال خام موقعیت را می‌گیرد، آن را پردازش می‌کند و به شکل قابل‌فهم برای کنترلر در اختیارش می‌گذارد. انتخاب درست این کارت، به‌ویژه از نظر تطابق پروتکل ارتباطی با شبکه موجود در کارخانه، مستقیماً روی پایداری کل سیستم کنترل تأثیر می‌گذارد و کسانی که به دنبال جزئیات فنی و مشخصات دقیق‌تر این قطعه هستند، می‌توانند اطلاعات تکمیلی را از طریق کارت انکودر ابسولوت زیمنس بررسی کنند.

پروفیباس چیست و چرا هنوز در صنعت زنده است؟

اگر انکودر «چشم» سیستم کنترل باشد، شبکه ارتباطی همان «عصب»ی است که این اطلاعات را منتقل می‌کند. پروفیباس (Profibus) یکی از قدیمی‌ترین و در عین حال پابرجاترین پروتکل‌های ارتباطی در اتوماسیون صنعتی است که مسیر ارتباط بین سنسورهای میدانی، درایوها و کنترلرهای مرکزی را برقرار می‌کند. نسخه پرکاربرد آن، یعنی Profibus DP، به دلیل کاربرد گسترده در محیط‌های تولیدی و انتقال داده با سرعتی تا ۱۲ مگابیت بر ثانیه، در میان بسیاری از متخصصان به‌عنوان استاندارد اصلی پروفیباس شناخته می‌شود.

نکته‌ای که خیلی از تازه‌کارها را غافلگیر می‌کند این است که این شبکه محدودیت فیزیکی دارد. در بالاترین نرخ انتقال داده، طول کابل می‌تواند تا ۱۰۰۰ متر برسد و با کاهش سرعت انتقال، این فاصله تا ۱۲۰۰ متر هم قابل افزایش است. علاوه بر محدودیت طول، هر سگمنت پروفیباس تعداد گره مشخصی را هم پشتیبانی می‌کند. دقیقاً همین دو محدودیت است که ریپیتر را از یک قطعه اختیاری، به یک ضرورت در بسیاری از خطوط تولید بزرگ تبدیل می‌کند.

ریپیتر پروفیباس دقیقاً چه کاری انجام می‌دهد؟

وقتی طول کابل شبکه از حد استاندارد بیشتر شود یا تعداد دستگاه‌های متصل به یک سگمنت زیاد شود، کیفیت سیگنال افت می‌کند و ارتباط بین کنترلر و تجهیزات میدانی ناپایدار می‌شود. در چنین شرایطی، به‌خصوص وقتی تعداد گره‌ها از ۳۲ عدد بیشتر شود، از ریپیتر پروفیباس برای تقویت سیگنال شبکه استفاده می‌شود. این تجهیز عملاً سیگنال ضعیف‌شده را دریافت، بازسازی و با قدرت اولیه دوباره به بخش بعدی شبکه ارسال می‌کند؛ یعنی هم برد فیزیکی شبکه را افزایش می‌دهد و هم اجازه می‌دهد تعداد بیشتری دستگاه به آن متصل شود، بدون این‌که کیفیت انتقال داده افت کند.

جالب است بدانید که از نظر فنی، اصطلاح «Profibus Repeater» کاملاً دقیق نیست؛ چون ریپیتر ابزاری است که در لایه فیزیکی کار می‌کند و به همین دلیل معمولاً به آن RS-485 Repeater گفته می‌شود، نه اصطلاحی به نام Profibus Repeater. با این حال، چون این تجهیز عمدتاً در کنار شبکه‌های پروفیباس مبتنی بر RS-485 استفاده می‌شود، در بازار و ادبیات فنی روزمره به همین نام شناخته شده است.

در کارخانه‌هایی که خط تولید در چند سالن جدا از هم گسترش پیدا کرده یا تعداد تجهیزات میدانی به مرور زیاد شده، نصب ریپیتر پروفیباس معمولاً ساده‌ترین و کم‌هزینه‌ترین راه برای رفع مشکلات قطع‌وصل ارتباط یا خطاهای تصادفی در خواندن داده سنسورهاست، بدون این‌که نیاز باشد کل توپولوژی شبکه از نو طراحی شود.

چطور بین این تجهیزات هماهنگی ایجاد کنیم؟

نکته‌ای که در طراحی خطوط تولید مدرن اهمیت زیادی دارد، هماهنگی بین لایه حسگر و لایه شبکه است. یک انکودر ابسولوت با دقت بالا اگر پشت یک شبکه ناپایدار قرار بگیرد، عملاً همان مزیت اصلی‌اش را از دست می‌دهد؛ چون داده دقیق موقعیت با تأخیر یا خطا به کنترلر می‌رسد. به همین دلیل، در پروژه‌های اتوماسیون صنعتی، معمولاً این دو موضوع را همزمان بررسی می‌کنند: آیا انکودر انتخاب‌شده با پروتکل شبکه موجود سازگار است؟ و آیا طول و تعداد گره‌های شبکه در محدوده استاندارد قرار دارد یا نیاز به تقویت‌کننده هست؟

برای تیم‌های فنی و مهندسانی که در حال تجهیز یا به‌روزرسانی خط تولید هستند، داشتن یک منبع تأمین قابل‌اعتماد برای این دو دسته قطعه، از دوباره‌کاری و تأخیر در پروژه جلوگیری می‌کند. مجموعه‌هایی مانند کنترل کالا که در حوزه تجهیزات اتوماسیون صنعتی فعالیت می‌کنند، معمولاً هم انکودرهای ابسولوت با خروجی‌های مختلف را عرضه می‌کنند و هم تجهیزات جانبی شبکه مثل ریپیتر را در کنار آن قرار می‌دهند تا مهندسان پروژه بتوانند این هماهنگی را از همان مرحله انتخاب قطعه در نظر بگیرند.

چند نکته عملی برای انتخاب و نصب

پیش از خرید و نصب این تجهیزات، چند نکته را در نظر بگیرید:

• خروجی انکودر (SSI، Profibus، PROFINET یا CANopen) باید دقیقاً با ورودی PLC یا کارت رابط موجود سازگار باشد؛ در غیر این صورت باید از مبدل استفاده کرد که خودش منبع تأخیر و خطای اضافه است.
• قبل از افزودن ریپیتر، طول کل کابل و تعداد گره‌های فعلی شبکه را دقیق اندازه‌گیری کنید؛ نصب زودهنگام ریپیتر در شبکه‌ای که هنوز به آن نیاز ندارد، فایده چندانی ندارد و گاهی حتی می‌تواند تأخیر جزئی ایجاد کند.
• محل نصب ریپیتر باید در نقطه‌ای انتخاب شود که افت سیگنال نزدیک به آستانه بحرانی است، نه لزوماً وسط مسیر کابل.
• در محیط‌های صنعتی با نویز الکترومغناطیسی بالا (مثل کنار موتورهای بزرگ یا درایوهای فرکانس متغیر)، کیفیت شیلدینگ کابل حتی از خود انکودر یا ریپیتر مهم‌تر می‌شود.

جمع‌بندی

در نهایت، دقت یک خط تولید فقط به قدرت پردازش کنترلر مرکزی برنمی‌گردد؛ بخش زیادی از آن به همین دو حلقه به‌ظاهر ساده وابسته است: حسگری که همیشه موقعیت واقعی را می‌داند، و شبکه‌ای که این اطلاعات را بدون افت و خطا منتقل می‌کند. انکودر ابسولوت این تضمین را می‌دهد که بعد از هر قطع برق یا ری‌استارت، دستگاه نیازی به کالیبراسیون دوباره نداشته باشد، و ریپیتر پروفیباس هم تضمین می‌کند که این اطلاعات، حتی در شبکه‌های بزرگ و پرگره، سالم به مقصد برسد.

برای تیم‌های مهندسی که در حال طراحی یا ارتقای خط تولید هستند، بررسی همزمان این دو موضوع از همان مرحله انتخاب قطعه، معمولاً هزینه‌های اصلاح بعدی را به‌طور محسوسی کاهش می‌دهد. مجموعه‌هایی که هم دانش فنی و هم تنوع محصول در این حوزه دارند، می‌توانند در این انتخاب کمک‌کننده باشند.

سؤالات متداول

۱. تفاوت اصلی انکودر ابسولوت و اینکرمنتال چیست؟

انکودر اینکرمنتال موقعیت را با شمارش پالس نسبت به یک نقطه شروع محاسبه می‌کند و با قطع برق این اطلاعات از بین می‌رود. انکودر ابسولوت برای هر موقعیت یک کد ثابت و منحصربه‌فرد دارد که حتی بعد از خاموش و روشن شدن دستگاه، بدون نیاز به کالیبراسیون مجدد در دسترس است. همین تفاوت باعث می‌شود انکودر ابسولوت در کاربردهایی که توقف ناگهانی برق زیاد اتفاق می‌افتد، انتخاب مطمئن‌تری باشد.

۲. چه زمانی باید در شبکه پروفیباس از ریپیتر استفاده کرد؟

وقتی طول کابل شبکه به مرز استاندارد نزدیک شود یا تعداد گره‌های متصل به یک سگمنت از حد مجاز بیشتر شود، افت سیگنال باعث خطای ارتباطی می‌شود. در این شرایط، نصب ریپیتر سیگنال را تقویت و بازسازی می‌کند تا ارتباط بین کنترلر و تجهیزات میدانی پایدار بماند.

۳. آیا انکودر ابسولوت با هر نوع PLC سازگار است؟

سازگاری به نوع خروجی انکودر و پروتکل ارتباطی PLC بستگی دارد. انکودرهایی با خروجی SSI، Profibus یا PROFINET باید با کارت رابط یا ماژول ورودی متناظر در PLC هماهنگ باشند؛ در غیر این صورت باید از مبدل پروتکل استفاده شود.

۴. آیا نصب ریپیتر روی سرعت انتقال داده تأثیر منفی می‌گذارد؟

اگر ریپیتر به‌درستی و در نقطه مناسب نصب شود، تأثیر محسوسی روی سرعت انتقال داده نمی‌گذارد و فقط سیگنال را بازسازی می‌کند. تأخیر جزئی معمولاً فقط زمانی مطرح می‌شود که تعداد ریپیترهای پشت‌سرهم در یک مسیر بیش از حد مجاز پروتکل باشد.

۵. برای خطوط تولید کوچک هم نیاز به ریپیتر هست؟

اگر طول کابل و تعداد تجهیزات میدانی در محدوده استاندارد پروفیباس باشد، معمولاً نیازی به ریپیتر نیست. این تجهیز عمدتاً برای خطوط بزرگ‌تر، کارخانه‌هایی با چند سالن مجزا یا شبکه‌هایی با تعداد گره بالا توصیه می‌شود.
