فاجعه معمولا در سکوت و در شیفت های شبانه آغاز می شود؛ زمانی که عقربه های ساعت به 3 بامداد نزدیک می شوند و ناگهان صدای آژیر هشدار در اتاق کنترل یک مجتمع پتروشیمی یا کارخانه ذوب فولاد به صدا در می آید. خط تولید متوقف شده است. مهندسان سراسیمه پارامتر های سیستم کنترل توزیع یافته ( DCS ) را بررسی می کنند و در نهایت به یک مقصر کوچک می رسند : سوختن سنسور دما.

این راهنما توسط تیم مهندسی ساتک 98 ( با سابقه تجهیز پتروشیمی ها ) تدوین شده است. خرابی سنسور های دما فراتر از قیمت یک قطعه است و باعث افت OEE و ضایعات سنگین مواد اولیه می شود. هدف این مقاله، کمک به مدیران خرید برای گذار از تامین کنندگان سنتی به سمت سفارش پروژه ای از کارگاه های ماشین کاری است.

راهنمای خرید ترموکوپل صنعتی و بررسی عوارض خرابی سنسور ها

پیش از ثبت سفارش و تهیه این تجهیزات حیاتی، باید رفتار فلزات در دما های بالا و اتمسفر های گوناگون را بشناسیم. درک این چالش های متالورژیکی از هدررفت بودجه ابزار دقیق جلوگیری می کند.

یکی از چالش های بنیادین در پروسه های حرارتی صنعتی، شیمی محیط کوره است که تعیین کننده ترین عامل در طول عمر غلاف و مغزی سنسور محسوب می شود. هنگامی که این قطعه در معرض دما های بالا قرار می گیرد، تنش های حرارتی و واکنش های شیمیایی با گاز های محیطی به طور همزمان به مغزی حمله می کنند. استفاده از یک متریال یکسان برای تمامی کوره ها یک اشتباه مهندسی رایج است.

بررسی دیتاشیت ترموکوپل نوع k و پارامتر های حیاتی آن

مطالعه دقیق مشخصات فنی نشان می دهد که پدیده مخرب پوسیدگی سبز چگونه باعث افت شدید ولتاژ و ایجاد خطا های محاسباتی وحشتناک در سیستم های کنترل می شود.

پدیده پوسیدگی سبز ( Green Rot ) یکی از مخرب ترین واکنش های شیمیایی است که عمدتا در محدوده دمایی 800 تا 1260 درجه سانتی گراد رخ می دهد. در این شرایط، گاز های مخرب مانند هیدروژن به سیم های داخلی نفوذ کرده و کروم موجود در پایه مثبت سنسور را اکسید می کنند.

سیستم کنترل ( PLC ) با دریافت ولتاژ افت کرده، تصور می کند کوره سرد شده و فرمان افزایش حرارت را صادر می کند. برای جلوگیری از این خطا، هنگام بررسی مشخصات فنی حتما به پارامتر های دیتاشیت مانند زمان پاسخ دهی ( Response Time ) زیر 3 ثانیه و مقاومت عایقی حداقل 1000 مگااهم در دمای اتاق دقت کنید تا از ایزولاسیون کامل مغزی مطمئن شوید.

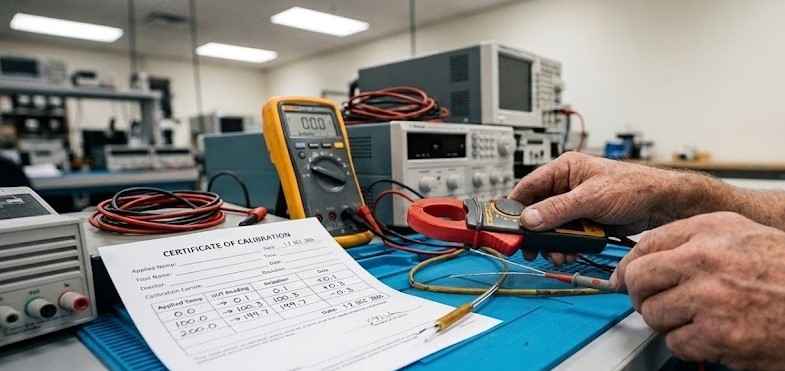

بررسی جدول ترموکوپل تایپ k : تفاوت کلاس 1 و کلاس 2

درک تفاوت خطای مجاز در سنسور های حرارتی بر اساس داده های استاندارد بین المللی، برای کنترل فرآیند های حساس و جلوگیری از تولید ضایعات بسیار حیاتی است.

هنگامی که مهندسان طراح به بررسی جداول تلورانس می پردازند، مرجع اصلی آن ها استاندارد جهانی IEC 60584-1 است. در فرآیند هایی نظیر تمپرینگ فولاد های آلیاژی یا راکتور های پلیمریزاسیون، کوچک ترین اختلاف عددی می تواند ساختار مولکولی محصول را تغییر دهد. به همین دلیل، انتخاب کلاس مناسب پایه ای ترین اصل در مهندسی ابزار دقیق محسوب می شود.

برای درک بهتر این موضوع، تفاوت دقت خوانش را در دمای 600 درجه سانتی گراد بر اساس داده های استاندارد IEC 60584-1 در جدول زیر مقایسه کرده ایم:

انتخاب غلاف ترموکوپل تیپ K مناسب صنایع سنگین

برای غلبه بر چالش های ترمودینامیکی، انتخاب متریال باید دقیقا بر اساس جنس غلاف و تکنولوژی های پیشرفته مهندسی مواد انجام شود.

استفاده از غلاف های فلزی استاندارد ( مانند استیل 304 یا 316 ) در محیط های خورنده یک انتخاب پرخطر است. در ادامه راهکار های تایید شده برای خرید ترموکوپل نوع k در محیط های پرفشار و خشن صنعتی را بررسی می کنیم تا پایداری اندازه گیری سیستم شما تضمین شود.

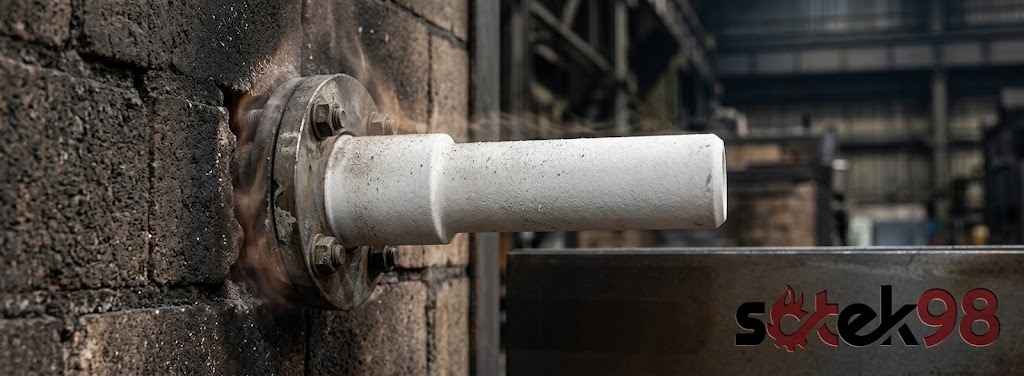

مشخصات و خرید ترموکوپل تیپ k سرامیکی برای کوره های ذوب

یکی از قابل اطمینان ترین راهکار ها برای جلوگیری از آسیب دیدن مغزی در دما های بالای 900 درجه، استفاده از غلاف های ایزوله آلسینت یا پیتوگراس است.

هنگامی که دمای کاری از مرز 900 درجه سانتی گراد فراتر می رود، غلاف های فلزی رایج دچار خزش و اکسیداسیون سریع می شوند. در این شرایط، غلاف های سرامیکی سدی مقاوم در برابر اتمسفر های خورنده ایجاد می کنند.

غلاف پیتوگراس ( C610 ) برای مقابله با شوک های حرارتی تا دمای 1400 درجه مناسب است. اما برای کوره های القایی که نیازمند ایزولاسیون بالا در برابر نفوذ گاز های مخرب هستند، خرید ترموکوپل تیپ k سرامیکی با غلاف آلسینت ( C799 ) با خلوص 99.7 درصد آلومینا یک انتخاب مهندسی بسیار مناسب است تا احتمال واکنش های ثانویه به حداقل برسد.

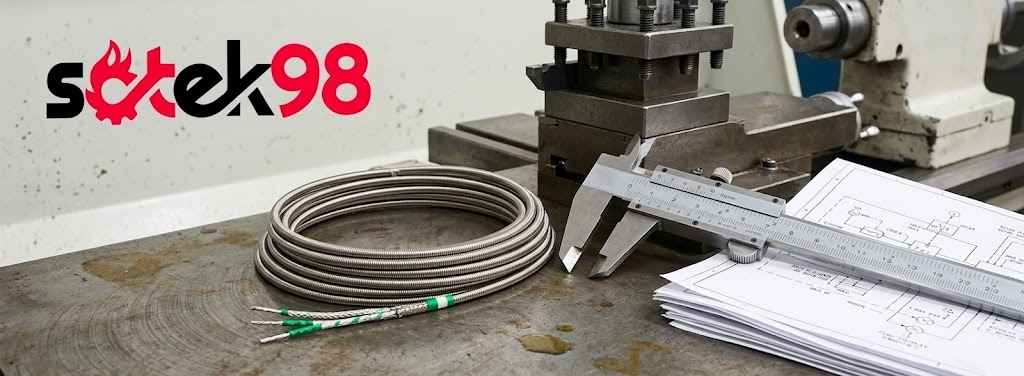

مزایا و خرید ترموکوپل میله ای برای پتروشیمی ها و کمپرسور ها

برای غلبه بر ارتعاشات سنگین تجهیزات دوار، استفاده از تکنولوژی MIMS یک گزینه عالی برای جلوگیری از قطع شدن مدار و خستگی مکانیکی است.

در ایستگاه های تقویت فشار گاز و سایت های نفت و گاز، ارتعاشات فرکانس بالا عامل اصلی خرابی قطعات سنتی هستند. در تکنولوژی میله ای یا عایق معدنی ( Mineral Insulated )، فضای خالی بین سیم ها و جدار داخلی غلاف فلزی به طور کامل با پودر متراکم اکسید منیزیم پر می شود.

این بلوک سرامیکی فوق متراکم، سیم ها را کاملا بی حرکت نگه می دارد و مقاومت بسیار بالایی در برابر ارتعاشات ایجاد می کند. انعطاف پذیری مکانیکی بالا برای خمش در مسیر های تنگ از دیگر مزایای ویژه این طراحی به شمار می رود.

چرا ماشین‌ کاری سفارشی ترموکوپل بهتر از خرید آماده است؟

پیدا کردن سنسوری که تمام این استاندارد های متالورژیک را داشته باشد، در بازاری که کیفیت قطعات آماده گاهی یکدست نیست، کار آسانی نیست. اینجاست که اهمیت ماشین کاری سفارشی مشخص می شود.

برند ساتک 98 با رعایت دقیق الزامات کالیبراسیون و بهره گیری از متریال استاندارد، سنسور های حرارتی را دقیقا منطبق با نقشه های مهندسی شما تولید می کند.

تیم فنی ما با شناخت ملموس از چالش های سایت های صنعتی، غلاف های آلسینت و کانکشن های مکانیکی را دقیقا بر اساس نقشه های P&ID پروژه شما ماشین کاری می کند. ارجاع مستقیم سفارشات به کارگاه ما، علاوه بر تضمین کیفیت، هزینه کل مالکیت ( TCO ) شما را با حذف واسطه ها کاهش می دهد.

5 نکته مهم برای سفارش و خرید قطعات صنعتی بدون واسطه

رعایت این استراتژی های کلیدی در زمان استعلام و ثبت سفارش، به شما کمک می کند تا بالاترین نرخ بهره وری را از قطعات ماشین کاری شده به دست آورید.

• تحلیل اتمسفر کوره : در محیط های احیاکننده حتما از غلاف های سرامیکی آلسینت استفاده کنید تا مغزی سنسور آسیب نبیند.
• انتخاب کابل جبران ساز : کابل های رابط باید دقیقا با متالورژی سنسور همسان باشند تا خطای ولتاژی در مسیر انتقال سیگنال ایجاد نشود.
• قید کلاس 1 در استعلام : هنگام درخواست ساخت، عبارت Class 1 را صراحتا در فرم نیاز سنجی خود درج کنید.
• محاسبه هزینه های ثانویه : روی قطعات ماشین کاری شده سفارشی با طول عمر بالا سرمایه گذاری کنید تا از هزینه های توقف خط جلوگیری شود.
• الزام سرتیفیکیت کالیبراسیون : قطعات تحویلی باید دارای گواهی نامه کالیبراسیون معتبر بر اساس الزامات استاندارد باشند.

سوالات متداول کاربران درباره مشخصات ترموکوپل

در این بخش به پرتکرارترین سوالات مدیران خرید و مهندسان ابزار دقیق درباره متریال، قیمت ها و روند سفارش قطعات پاسخ داده ایم.

قیمت ترموکوپل نوع k در مدل های مختلف چقدر است؟

با توجه به وارداتی بودن متریال خام ( مانند غلاف های آلسینت ) و انجام ماشین کاری تخصصی در داخل، مدل سیمی 580,000 تومان و مدل های سرامیکی و میله ای 2,500,000 تومان قیمت گذاری شده اند تا ضمن حفظ کیفیت مهندسی، هزینه واسطه گری به طور کامل حذف شود.

چرا برای کوره های ذوب، خرید ترموکوپل تیپ k سرامیکی پیشنهاد می شود؟

در دما های بالای 900 درجه، غلاف های فلزی دچار خزش می شوند. غلاف های سرامیکی مانند آلسینت یکی از معدود راهکار های مهندسی برای جلوگیری از نفوذ گاز های مخرب به مغزی سنسور هستند.

آیا ترموکوپل های ساخته شده دارای گواهی کالیبراسیون هستند؟

بله. هر محموله سفارشی همراه با گواهی کالیبراسیون بر اساس استاندارد IEC 60584-1 و مطابق با الزامات ISO 17025 از آزمایشگاه های دارای اعتبارنامه NACI تحویل داده می شود.

نتیجه گیری و ثبت سفارش قطعات ابزار دقیق

صنایع مادر جای آزمون و خطا نیستند؛ هر دقیقه توقف خط، خسارت های مالی سنگینی به همراه دارد. تامین قطعات حساس خود را به کارگاهی با پشتوانه مهندسی بسپارید تا پایداری تولید تضمین شود.
ساتک 98 آماده ساخت سنسور هایی دقیقا منطبق با نیاز های ترمودینامیکی شماست. واسطه ها را حذف کنید و برای خرید ترموکوپل صنعتی با گواهی نامه استاندارد، با ما تماس بگیرید.
