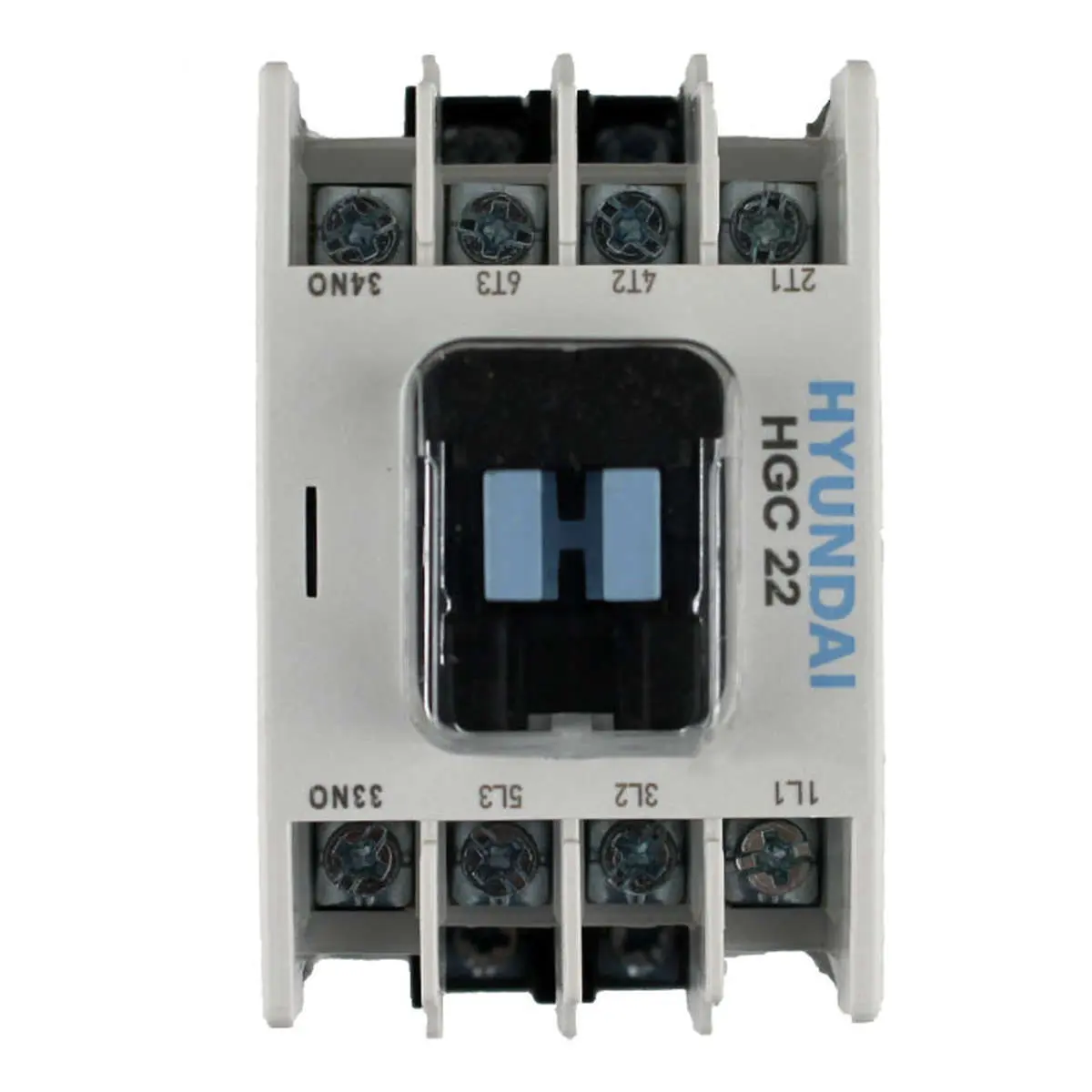

کنتاکتور: کلید قدرتمند کنترل مدارهای الکتریکی پرتوان

این کنترل باید ایمن، قابل اعتماد و در بسیاری موارد قابلیت کنترل از راه دور یا اتوماتیک را داشته باشد. در اینجاست که قطعه‌ای به نام "کنتاکتور" وارد عمل می‌شود. کنتاکتور یک کلید الکترومغناطیسی است که برای قطع و وصل کردن مکرر و تحت بار جریان‌های بالا در مدارهای قدرت الکتریکی به کار می‌رود. این قطعه در قلب بسیاری از سیستم‌های کنترل صنعتی قرار داشته و امکان مدیریت ایمن و مؤثر تجهیزات الکتریکی بزرگ را فراهم می‌آورد.

برخلاف کلیدهای دستی ساده که برای قطع و وصل مستقیم مدار توسط اپراتور استفاده می‌شوند، کنتاکتور با اعمال یک ولتاژ کنترلی (اغلب با ولتاژ پایین‌تر و ایمن‌تر) به یک بویین الکترومغناطیسی، عمل می‌کند. این ویژگی امکان کنترل تجهیزات پرتوان از راه دور، توسط سیستم‌های اتوماسیون مانند PLC (کنترل‌کننده منطقی برنامه‌پذیر)، یا توسط مدارهای فرمان ساده با ولتاژ پایین را فراهم می‌کند.

این مقاله به بررسی جامع کنتاکتورها می‌پردازد. ما در این نوشتار، تعریف و نقش کنتاکتور، تفاوت آن با رله، اصول عملکرد الکترومغناطیسی، اجزای تشکیل‌دهنده، انواع متداول، مشخصات فنی مهم، کاربردهای گسترده، مزایا و معایب استفاده، نکات کلیدی در انتخاب صحیح، ملاحظات نصب و نگهداری کنتاکتور هیوندای، و همچنین نکات ایمنی مربوط به کار با کنتاکتورها را به تفصیل شرح خواهیم داد. هدف این مقاله، ارائه یک دیدگاه کامل و کاربردی برای شناخت این جزء حیاتی در مدارهای کنترل قدرت الکتریکی است.

کنتاکتور چیست و نقش اصلی آن کدام است؟

کنتاکتور یک دستگاه کلیدزنی الکتریکی است که به صورت الکترومغناطیسی کنترل می‌شود. وظیفه اصلی آن، برقراری یا قطع اتصال الکتریکی بین منبع تغذیه و یک بار الکتریکی پرتوان است. به عبارت ساده، کنتاکتور یک کلید است، اما نه کلیدی که با دست قطع و وصل شود، بلکه کلیدی که با برق (اعمال ولتاژ به یک بویین) فعال یا غیرفعال می‌شود.

نقش محوری کنتاکتورها در سیستم‌های الکتریکی پرتوان، به خصوص در صنعت، عبارت است از:

• روشن و خاموش کردن موتورهای الکتریکی: رایج‌ترین کاربرد کنتاکتورها، کنترل عملکرد الکتروموتورها، به ویژه موتورهای سه فاز صنعتی است. کنتاکتور امکان راه‌اندازی، توقف و گاهی تغییر جهت چرخش موتور را فراهم می‌کند.

• کنترل بارهای روشنایی پرتوان: برای کنترل گروهی تعداد زیادی لامپ یا سیستم‌های روشنایی پرمصرف.

• کنترل سیستم‌های گرمایشی و سرمایشی بزرگ: مانند هیترها، چیلرها و کوره‌های الکتریکی در محیط‌های صنعتی یا ساختمان‌های بزرگ توسط کنتاکتور فتک.

• کنترل بانک‌های خازنی: برای بهبود ضریب توان در شبکه‌های برق.

• استفاده در تابلوهای توزیع و فرمان: به عنوان عناصر اصلی قطع و وصل در مدارهای اتوماسیون و کنترل.

تفاوت کنتاکتور با رله (Relay):

اغلب افراد بین کنتاکتور و رله سردرگم می‌شوند، زیرا هر دو دستگاه‌های کلیدزنی الکترومغناطیسی هستند. تفاوت اصلی آن‌ها در کاربرد و ظرفیت جریان قابل تحمل است:

• رله (Relay): معمولاً برای کلیدزنی جریان‌های پایین در مدارهای فرمان یا مدارهای کنترلی استفاده می‌شود. رله‌ها برای کنترل سیگنال‌ها یا فعال کردن بارهای کوچک‌تر طراحی شده‌اند.

• کنتاکتور (Contactor): برای کلیدزنی و تحمل جریان‌های بالا در مدارهای قدرت طراحی شده است. کنتاکتورها قوی‌تر، بزرگتر و مقاوم‌تر از رله‌ها هستند و دارای مکانیزم‌های خاموش کردن قوس الکتریکی قوی‌تری در هنگام قطع جریان‌های بالا هستند.

به زبان ساده، می‌توان گفت کنتاکتور نوعی رله است، اما رله‌ای برای کاربردهای سنگین و مدارهای قدرت.

نحوه کار کنتاکتور

عملکرد یک کنتاکتور بر اساس اصول الکترومغناطیس است و فرآیند آن به شرح زیر است:

1. اعمال ولتاژ به بویین: هنگامی که یک ولتاژ کنترلی (که به آن ولتاژ بویین نیز می‌گویند و معمولاً استاندارد است، مثلاً ۲۴ ولت DC، ۱۱۰ ولت AC یا ۲۲۰ ولت AC) به دو سر بویین (سیم‌پیچ) کنتاکتور اعمال می‌شود.

2. ایجاد میدان مغناطیسی: عبور جریان از بویین باعث ایجاد یک میدان مغناطیسی در هسته آهنی بویین می‌شود.

3. جذب هسته متحرک: این میدان مغناطیسی، یک هسته آهنی متحرک (آرمیچر) را که به کنتاکت‌های متحرک متصل است، جذب می‌کند.

4. بستن کنتاکت‌ها: حرکت هسته متحرک باعث می‌شود کنتاکت‌های اصلی (کنتاکت‌های قدرت) که معمولاً در حالت عادی باز (Normally Open - NO) هستند، بسته شده و مسیر عبور جریان بین منبع تغذیه و بار را برقرار کنند. همزمان، وضعیت کنتاکت‌های کمکی (Auxiliary Contacts) که می‌توانند باز یا بسته باشند، تغییر می‌کند (NOها بسته و NCها باز می‌شوند).

5. برقراری جریان در مدار قدرت: با بسته شدن کنتاکت‌های قدرت، جریان الکتریکی پرتوان از منبع تغذیه به سمت بار (مثلاً الکتروموتور) جاری می‌شود و بار شروع به کار می‌کند.

6. قطع ولتاژ از بویین: هنگامی که ولتاژ کنترلی از بویین قطع می‌شود، میدان مغناطیسی از بین می‌رود.

7. بازگشت کنتاکت‌ها: فنر داخلی کنتاکتور باعث می‌شود هسته متحرک به موقعیت اولیه خود بازگردد.

8. قطع مدار قدرت: با بازگشت هسته متحرک، کنتاکت‌های قدرت دوباره باز شده و مدار الکتریکی بین منبع تغذیه و بار قطع می‌شود و بار از کار می‌افتد. وضعیت کنتاکت‌های کمکی نیز به حالت اولیه خود بازمی‌گردد.

در هنگام قطع جریان‌های بالا، به خصوص بارهای سلفی مانند موتورها، پدیده قوس الکتریکی (Electric Arc) رخ می‌دهد که می‌تواند به کنتاکت‌ها آسیب برساند. کنتاکتورها دارای محفظه‌ها و سیستم‌های ویژه‌ای (مانند جرقه گیر یا آرک چمبر - Arc Chute) برای خاموش کردن سریع و مؤثر این قوس هستند.

اجزای اصلی کنتاکتور

اجزای تشکیل‌دهنده یک کنتاکتور عبارتند از:

1. بویین (Coil): سیم‌پیچی که با اعمال ولتاژ کنترلی، میدان مغناطیسی ایجاد می‌کند. ولتاژ بویین یکی از مشخصات مهم کنتاکتور است.

2. هسته آهنی (Core): شامل یک قسمت ثابت و یک قسمت متحرک است که با اعمال میدان مغناطیسی جذب یکدیگر می‌شوند.

3. کنتاکت‌ها (Contacts): مهم‌ترین بخش برای برقراری و قطع اتصال الکتریکی. دو نوع اصلی دارند:

   • کنتاکت‌های قدرت (Power Contacts): کنتاکت‌های اصلی که جریان بار را قطع و وصل می‌کنند و برای تحمل جریان‌های بالا طراحی شده‌اند. معمولاً تعداد آن‌ها ۳ عدد برای مدارهای سه فاز یا ۱ یا ۲ عدد برای مدارهای تک فاز است.

   • کنتاکت‌های کمکی (Auxiliary Contacts): کنتاکت‌های با جریان پایین‌تر که برای استفاده در مدارهای فرمان و سیگنال‌دهی (مثلاً برای نشان دادن وضعیت کنتاکتور یا فعال کردن رله‌های دیگر) به کار می‌روند. این کنتاکت‌ها می‌توانند در حالت عادی باز (NO) یا در حالت عادی بسته (NC) باشند و با تغییر وضعیت کنتاکتور، وضعیت آن‌ها نیز تغییر می‌کند.

4. فنر (Spring): فنری که پس از قطع ولتاژ بویین، کنتاکت‌های متحرک را به موقعیت اولیه بازمی‌گرداند.

5. بدنه و محفظه (Frame/Housing): پوشش عایقی که اجزای داخلی کنتاکتور را در خود جای داده، از آن‌ها محافظت کرده و ایمنی الکتریکی را فراهم می‌کند. اغلب از پلاستیک‌های مقاوم ساخته می‌شود.

6. جرقه گیر یا محفظه قوس (Arc Chute/Quencher): سیستمی برای خاموش کردن سریع و مؤثر قوس الکتریکی در هنگام باز شدن کنتاکت‌ها.



مشخصات فنی مهم کنتاکتورها

هنگام انتخاب کنتاکتور، توجه به مشخصات فنی آن ضروری است:

• جریان نامی (Rated Current): جریان پیوسته قابل تحمل کنتاکت‌های قدرت.

• ولتاژ نامی کاری (Rated Operational Voltage): ولتاژ مدار قدرت که کنتاکتور برای قطع و وصل آن طراحی شده است.

• ولتاژ بویین (Coil Voltage): ولتاژ کنترلی مورد نیاز برای فعال کردن بویین.

• تعداد و نوع کنتاکت‌ها (Configuration): تعداد پل‌های قدرت و تعداد و وضعیت (NO/NC) کنتاکت‌های کمکی.

• رده بهره‌برداری (Utilization Category): اطمینان از مناسب بودن کنتاکتور برای نوع بار مورد نظر.

• قدرت قطع اتصال کوتاه (Short-Circuit Capacity): حداکثر جریانی که کنتاکتور می‌تواند در شرایط اتصال کوتاه بدون انفجار یا آسیب جدی قطع کند.

کاربردهای گسترده کنتاکتورها:

همانطور که پیش‌تر اشاره شد، کنتاکتورها در طیف وسیعی از کاربردها نقش محوری دارند:

• کنترل موتورها: راه‌اندازی مستقیم (Direct On-Line - DOL)، راه‌اندازی ستاره-مثلث (Star-Delta Starter)، راه‌اندازی با سافت استارتر یا درایو فرکانس متغیر (VFD) (در این موارد کنتاکتور ممکن است برای ایزوله کردن موتور استفاده شود).

• سیستم‌های روشنایی بزرگ: روشن و خاموش کردن گروهی چراغ‌های خیابان، استادیوم‌ها، سوله‌ها و ساختمان‌های تجاری با محصولات ال اس LS.

• سیستم‌های گرمایش الکتریکی: کنترل هیترهای پرتوان، کوره‌های الکتریکی در صنایع.

• سیستم‌های تهویه و تبرید: کنترل موتور کمپرسورها، فن‌ها و پمپ‌ها در سیستم‌های HVAC بزرگ.

• بانک‌های خازنی: کلیدزنی خازن‌ها برای بهبود ضریب توان شبکه.

• سیستم‌های تامین برق اضطراری (ATS): در تابلوهای ATS برای سوییچ خودکار بین برق شهر و برق ژنراتور.

• ماشین‌آلات صنعتی: به عنوان عناصر اصلی کنترل حرکت در خطوط تولید، ربات‌ها و سایر تجهیزات صنعتی.

سخن پایانی

کنتاکتورها، به عنوان کلیدهای الکترومغناطیسی قدرتمند، ستون فقرات بسیاری از سیستم‌های کنترل و اتوماسیون صنعتی، تجاری و حتی برخی کاربردهای خانگی محسوب می‌شوند. توانایی آن‌ها در قطع و وصل ایمن و قابل اعتماد جریان‌های بالا تحت بار، همراه با قابلیت کنترل از راه دور و یکپارچه‌سازی آسان با سیستم‌های اتوماسیون، آن‌ها را به جزئی ضروری در مدارهای کنترل موتورها، روشنایی، گرمایش و سایر بارهای پرتوان تبدیل کرده است.

با درک اصول عملکرد کنتاکتور بر اساس الکترومغناطیس، شناخت اجزای کلیدی آن و انواع مختلف آن بر اساس کاربرد و مشخصات فنی، می‌توان کنتاکتور مناسبی را برای هر نیازی انتخاب کرد. توجه دقیق به پارامترهایی مانند جریان نامی، ولتاژ، رده بهره‌برداری و تعداد کنتاکت‌ها در فرآیند انتخاب بسیار حیاتی است. نصب صحیح، نگهداری دوره‌ای منظم و مهم‌تر از همه، رعایت دقیق نکات ایمنی هنگام کار با کنتاکتورها که با ولتاژها و جریان‌های بالا سروکار دارند، برای اطمینان از عملکرد مطمئن، افزایش طول عمر تجهیزات و حفاظت از جان افراد ضروری است. کنتاکتورها، با وجود سادگی نسبی در اصول کار، نقش بسیار حیاتی و بی‌بدیلی در مدیریت انرژی الکتریکی در دنیای مدرن ایفا می‌کنند.
